Рассмотрев особенности создания, выделения и редактирования
контуров, обратимся к более сложным операциям.
Добавление и удаление фрагментов контуров
Если нужно добавить дополнительную опорную точку на уже существующий
контур, достаточно выбрать инструмент Add Anchor Point («Добавить
опорную точку»), расположенный во всплывающем меню Pen («Перо»).
Его пиктограмма — перо ручки со знаком «плюс». После переключения
на этот инструмент следует щелкнуть в том месте контура, где необходимо
поставить новую опорную точку. Сам контур до этого выделять не
обязательно.
Когда требуется удалить лишнюю опорную точку, вызывают инструмент
Delete Anchor Point («Удалить опорную точку»), находящийся в том
же всплывающем меню инструмента Pen («Перо») и обозначенный пиктограммой
пера со знаком «минус». Затем надо щелкнуть на ненужной опорной
точке. После ее удаления контур останется замкнутым (соседние
опорные точки просто соединятся линией).
Для вызова инструментов Add Anchor Point («Добавить опорную точку»)
и Delete Anchor Point («Удалить опорную точку») можно также нажимать
клавиши <+> и <–> при активном инструменте Pen («Перо»).
Если выделить какую-нибудь опорную точку и нажать клавишу <Delete>,
эта точка тоже будет удалена. Отличие в применении инструмента
Delete Anchor Point («Удалить опорную точку») заключается в том,
что в этом случае контур будет разорван — удалится не только сама
опорная точка, но и линии, соединяющие ее с соседними. Кроме того,
повторное нажатие <Delete> удалит сам контур.
Расположение контуров
Как правило, изображение состоит из нескольких контуров. Если
они пересекаются, то частично закрывают друг друга. Контур может
оказаться самым нижним, самым верхним или промежуточным. Промежуточных
контуров бывает несколько, при этом те, что лежат выше, закрывают
собой находящиеся ниже.
 |

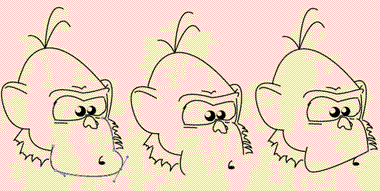

| Слева — результат удаления опорной точки
контура инструментом Delete Anchor Point («Удалить опорную
точку»), справа — нажатием клавши |
Чтобы изменить расположение контуров, необходимо выделить один
из них, нажать правую кнопку мыши и выбрать меню Arrange («Расположить»).
Командой Bring to Front («Поместить на переднем плане») или комбинацией
клавиш <Ctrl>+ <Shift>+] можно расположить выделенный
контур над всеми остальными. Это означает, что он покажется полностью,
а те контуры, с которыми он пересекается, будут видны только частично
(там, где он их не закрывает). Противоположная команда — Bring
to Back («Поместить на заднем плане»), которая вызывается еще
комбинацией клавиш <Ctrl>+<Shift>+[. В случае использования
этой команды выделенный контур окажется самым нижним слоем изображения.
Команда Bring Forward («Сдвинуть вперед») либо комбинация клавиш
<Ctrl>+] перемещают выделенный контур на один слой вверх.
Контур, который до этого находился непосредственно над выделенным,
будет теперь лежать под ним. Обратная команда — Bring Backward
(«Сдвинуть назад»), ей эквивалентно нажатие комбинации клавиш
<Ctrl>+[. В результате выделенный контур перемещается на
один слой вниз.
Закрепление контуров
В случае необходимости любой контур можно закрепить — тогда при
работе с другими контурами изображения заблокированный изменить
будет невозможно. Закрепленные контуры нельзя переместить, увеличить,
уменьшить или модифицировать форму их линий. Между тем они никак
не выделяются и при печати или сохранении изображения ничем не
отличаются от других контуров.
Закрепление контуров полезно, если изображение загромождено ими:
в этом случае увеличивается вероятность неточных щелчков мыши,
когда в результате выделяется не требуемый контур, а соседний.
Кроме того, следует заблокировать контур, расположенный над тем,
который нужно изменить, — иначе программа будет выделять верхний
контур. При создании контуров на каком-либо фоновом изображении
закрепление фона значительно упростит работу. Наконец, рекомендуется
заблокировать те контуры, что могут помешать выполнению операций
или уже не требуют доработки.
Чтобы заблокировать контур, нужно выделить его и использовать
команду Object•Lock•Selection («Объект•Замкнуть•Выбор») либо комбинацию
клавиш <Ctrl>+2. Разблокировать все контуры изображения
можно командой Unlock all («Разомкнуть все») или комбинацией клавиш
<Ctrl>+<Alt>+2.
Сокрытие контуров
Если контур мешает манипулировать другими, его можно не только
закрепить, но и скрыть. Когда он закрывает расположенные под ним,
требующие доработки контуры, последний вариант предпочтителен.
Для сокрытия контур необходимо выделить и использовать команду
Object•Hide•Selection («Объект•Скрыть•Выбор») либо комбинацию
клавиш <Ctrl>+3. Можно также быстро и легко спрятать все
контуры, кроме необходимого. Для этого достаточно выделить контур,
который должен остаться видимым, и нажать комбинацию клавиш <Ctrl>+<Alt>+U.
Скрытые контуры при печати на принтере видны не будут.
Чтобы вновь показать их, достаточно использовать команду Object•Show
All («Объект•Показать все») либо комбинацию клавиш <Ctrl>+<Shift>+3.
Кроме того, при последующих открытиях документа все скрытые контуры
тоже будут видны.
Закраска контуров
Закраска контура делится на этапы закраски его линии и внутренней
части. Ее результаты будут видны только в режиме Preview («Иллюстрация»),
в режиме же Outline («Очертания») показаны только сами контуры.
Цвета контура изменяют с помощью палитры Colors («Цвета»). Эту
палитру можно открыть командой Color («Цвет») меню Window («Окно»)
или нажатием клавиши <F6>. В случае, если палитра уже находится
на рабочем столе программы, указанная команда уберет ее.
В палитре Colors («Цвета») следует обратить внимание на два квадрата
в верхнем левом углу. Верхний из них показывает выбранный в данный
момент цвет заливки, а нижний — цвет линии контура. Чтобы изменить
эти цвета, необходимо щелкнуть на соответствующем квадрате. Если
верхний квадрат перекрывает нижний, значит, изменяться будет цвет
заливки, а если наоборот — цвет линии контура. Сами квадраты показывают
текущие цвета выделенного контура (а если ничего не выделено,
— те, в которые будет окрашиваться следующий нарисованный контур).
Цвет контура регулируют бегунками (изменяя тот или иной цветовой
компонент), а также выбирают из спектра. Кроме того, если необходим
чистый белый или черный цвет, его можно установить в правой части
спектра. В левой части расположен квадрат, перечеркнутый красной
линией, — щелчком на нем указывают, что заливка отсутствует. В
отличие от белой заливки в этом случае будут видны объекты, расположенные
под контуром.
Инструмент Eyedropper («Пипетка») отличается от своего аналога
в Adobe Photoshop тем, что служит для выбора не одного цвета,
а двух. Если переключиться на него нажатием клавиши <I>
и щелкнуть на контуре, будет получен не только цвет заливки, но
и цвет линии.
В палитре Stroke («Штрих»), вызываемой из меню Window («Окно»)
или нажатием клавиши <F10>, можно установить нужную толщину
линии контура (по умолчанию она равна одному пикселу). В этой
же палитре настраиваются дополнительные опции (чтобы их увидеть,
необходимо нажать на круглую пиктограмму с треугольником внутри,
расположенную в верхнем правом углу палитры).
Параметр Cap («Акр.») задает вид концов незамкнутого контура.
Этот параметр может принимать три значения: Butt Caps («Задняя
крышка») — устанавливается по умолчанию, концы контура выглядят
«обрубленными»; Rounded Caps («Круглая крышка») — концы контура
скруглены; Projected Caps («Проецирующая крышка») — концы контура
выглядят обрубленными и выступают за опорные точки.
Параметром Join («Соед.») задается вид внешних угловых точек
контура (внутри контура углы всегда оформляются однотипно и изменяться
не могут). Значение Miter Join («Соединение митер») установлено
по умолчанию и делает углы контура заостренными, Round Join («Круглое
соединение») скругляет их, а Bevel Join («Косое соединение») образует
углы в точках пересечения линий контура.
Параметр Dashed Line («Пунктир») позволяет рисовать штриховые
линии контура. Задавая в поле Dash («Пунктир») длину штрихов,
а в поле Gap («Пробел») — величину пробелов между ними, можно
создавать несколько видов штриховых линий.
Группировка контуров
Когда на изображении необходимо сохранить взаимное расположение
нескольких контуров, полезно их сгруппировать. Тогда при попытке
сдвинуть любой из входящих в группу контуров переместится не только
он, но и вся группа в целом.
Чтобы сгруппировать несколько контуров, достаточно выделить их
и использовать команду Object• Group («Объект•Сгруппировать»)
или комбинацию клавиш <Ctrl>+G. Можно объединить в группу
не только отдельные контуры, но и ранее созданные группы. Разгруппировать
выделенную группу контуров позволяет команда Object•Ungroup («Объект•Разгруппировать»)
или комбинация клавиш <Ctrl>+ <Shift>+G.
Составные контуры
 |
| Пример составного контура. Сначала был
создан контур окружности, затем — звезды, а потом — составной
контур |
Составными принято называть контуры, состоящие из двух и более
открытых или замкнутых контуров. При этом в местах их пересечения
образуются прозрачные области.
Чтобы создать составной контур, необходимо сделать следующее:
- нарисовать контуры, которые будут объединены в составной,
и расположить их в нужном порядке;
- выбрать команду Object• Compound Path•Make ("Объект•Часть•
Сделать") или нажать комбинацию клавиш <Ctrl>+8.
В результате все выделенные контуры образуют составной. Теперь
для работы с этим контуром (например, для изменения цвета заливки
или линии) достаточно его выделить.
Чтобы разъединить существующий составной контур на обычные, следует
использовать команду Object•Compound Path•Release («Объект•Часть•Выпустить»).
 |
| Пример того, что можно сделать в Illustrator.
Изображение было создано без использования каких-либо других
программ |
Итак...
Чтобы научиться работать с контурами, потребуется время, однако
результат того стоит — даже абсолютно не умеющий рисовать пользователь
сможет сам создавать очень сложные и красивые изображения.
Автор: Максим Маджуга
